一、產(chǎn)品介紹
麥蒂牌MD-HPC高性能減水劑主要針對(duì)高性能混凝土的特點(diǎn)，為使用戶(hù)能滿(mǎn)意的生產(chǎn)出C40～C90等不同強(qiáng)度等級(jí)的高性能混凝土而研制生產(chǎn)的新品種，高性能減水劑還可與膨脹劑一起配制出抗?jié)B大體積混凝土和流態(tài)混凝土。合理解決水化熱、消除溫度和應(yīng)力裂縫。
MD-HPC具有高性能、多功能、低摻量的特點(diǎn)，可解決高性能砼的大流動(dòng)性與坍落度損失的矛盾；變形能力與抗離析性的矛盾；流動(dòng)性與粘聚性的矛盾。
二、適用范圍
1. 主要配制C40~C90的流態(tài)混凝土和商品混凝土，配制C40以下標(biāo)號(hào)混凝土亦可使用，只需將上述摻量適當(dāng)降低。
2. 用于大體積混凝土連續(xù)澆注，延緩水泥水化放熱，降低放熱峰值。
3. 能克服摻膨脹劑(UEA、AEA、HEA等)帶來(lái)的坍落度損失較快、水化放熱集中的特點(diǎn)，與膨脹劑一起配制流態(tài)防滲抗裂和補(bǔ)償收縮混凝土，用于高層建筑底板(基礎(chǔ))的施工。
4. 與礦物摻合料(如粉煤灰、礦渣等)一起摻用，配制高性能混凝土。
三、產(chǎn)品性能

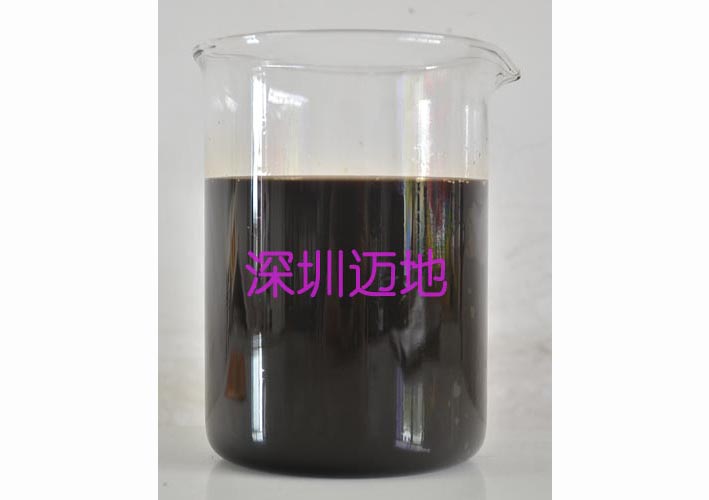

1. 外觀:棕褐色液體。
2. PH值:6～9。
3. NaSO4含量≤2%。
4. 減水率:與基準(zhǔn)砼保持相同坍落度時(shí)減水率15~30%。
5. 流動(dòng)性與基準(zhǔn)砼保持相同水灰比時(shí)坍落度增加120~150mm，其坍落度損失小，砼可泵性強(qiáng)。
6. 凝結(jié)時(shí)間差:+180～+300min。(也可根據(jù)實(shí)際需求進(jìn)行調(diào)整)
7. 節(jié)約水泥:與基準(zhǔn)混凝土保持相同強(qiáng)度或坍落度時(shí)，可節(jié)約水泥15~30%。
8. 抗壓強(qiáng)度比:與基準(zhǔn)混凝土保持相同坍落度時(shí),3d＞140%; 7d＞130%;28d＞120%。
9. 對(duì)鋼筋無(wú)銹蝕危害。
四、使用方法
1.本品為液體，可直接與拌合水一起注入混合物中攪拌, 外加劑的劑量要準(zhǔn)確。
2. MD-HPC的摻量為水泥(或膠凝材料)重量的1.5~3%，用戶(hù)必須根據(jù)工程具體技術(shù)性能要求和作用條件，經(jīng)混凝土試拌確定最佳摻量。
3. MD-HPC屬高效緩凝型減水劑，必須避免超量摻用或錯(cuò)摻，否則產(chǎn)生嚴(yán)重緩凝而影響強(qiáng)度增長(zhǎng)。
五、技術(shù)服務(wù)
本公司設(shè)有高級(jí)科技人員組成的技術(shù)咨詢(xún)服務(wù)部，用戶(hù)遇到麥蒂牌MD系列外加劑、高強(qiáng)度高性能混凝土、泵送混凝土、特種混凝土等應(yīng)用技術(shù)問(wèn)題，本公司愿熱誠(chéng)提供完善技術(shù)咨詢(xún)服務(wù)。
